Centraline CentralBox

Published in Il mondo JETI;

La linea di centraline JETImodel CentralBox è pensata per gestire al meglio impianti radio complessi in totale sicurezza e controllo grazie alla gestione doppia batteria integrata intelligente, i molteplici ingressi ricevente ed una telemetria completa che monitora costantemente tutte le parti più importanti dell'impianto.

La linea si compone di 6 diverse centraline per coprire ogni esigenza da 8 a 24 canali e condivide alcune caratteristiche comuni:

  • Sono sistemi interamente digitali compatibili con protocollo EXBus per la massima risoluzione e velocità dei comandi.
  • Ingressi multi ricevente per gestire fino a 3 riceventi contemporaneamente.
  • Gestione doppia batteria attiva (tranne CB100).
  • Alimentazione riceventi filtrata e protetta.
  • Programmazione interamente da display della radio tramite Device Explorer.
  • Telemetria dettagliata su assorbimento dell'impianto, tensione alimentazione, stato riceventi e stato servi se disponibile.

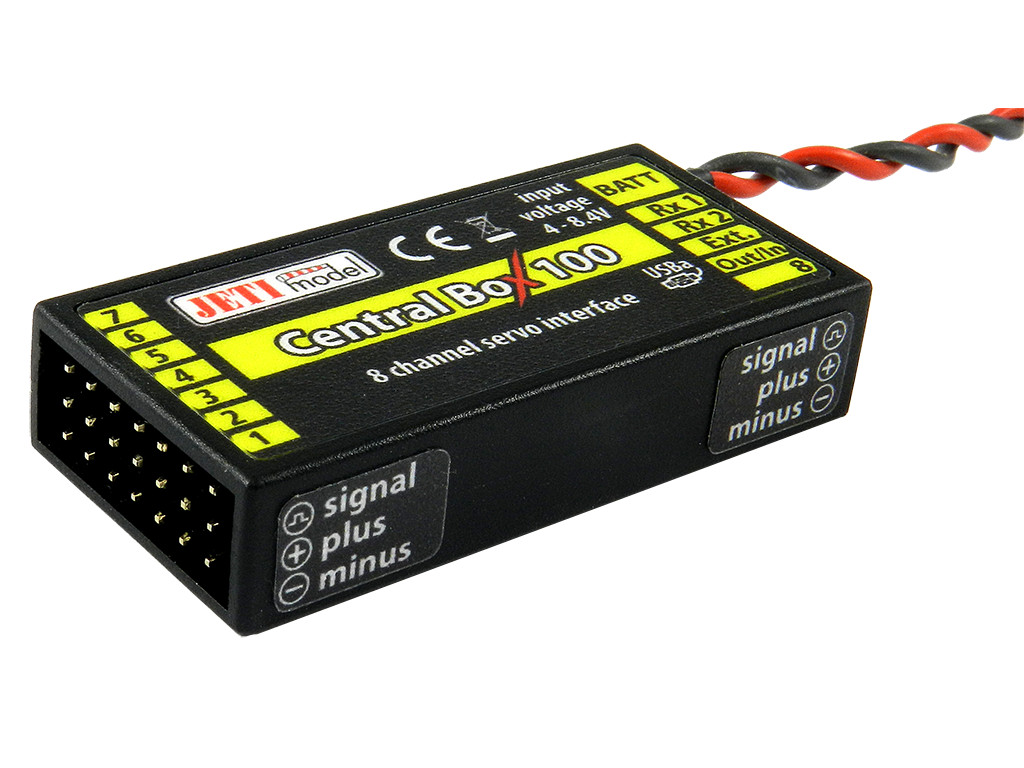

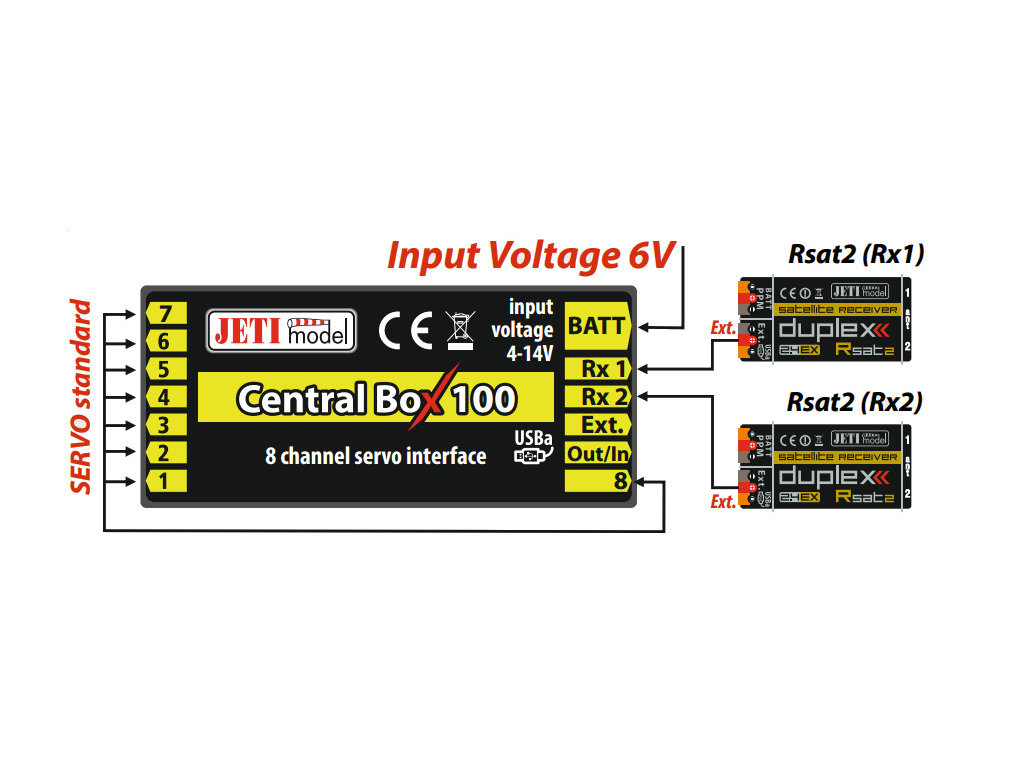

La CentralBox 100

La CentralBox 100 è una centralina a 8 canali con protezione delle uscite, doppio ingresso ricevente e alimentazione su presa di potenza singola. La CB100 è ideale per modelli di medie dimensioni fino a 8 canali che utilizzano servi digitali dove si vuole una maggiore sicurezza. Le uscite servo sono protette al sovraccarico ed in caso di problema sul canale la centralina isola immediatamente l'uscita e segnala tramite telemetria il problema al canale. E' presente un doppio ingresso ricevente per gestire fino a due riceventi contemporaneamente. Ideale anche come expander bus in sistemi molto complessi utilizzata insieme ad un'altra CentralBox.

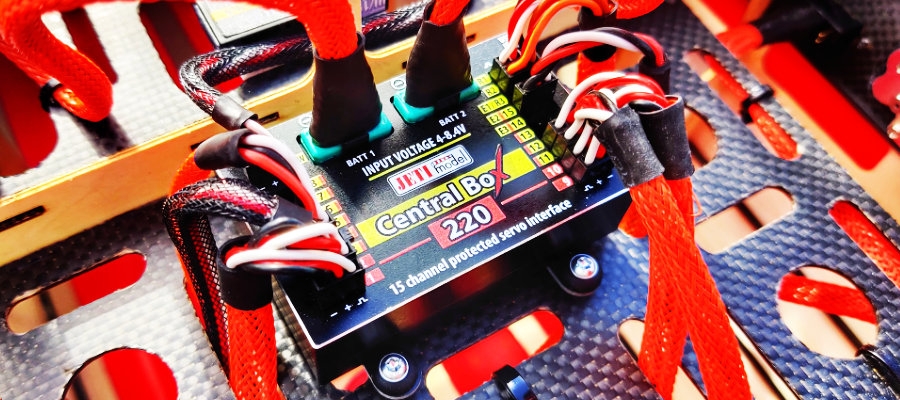

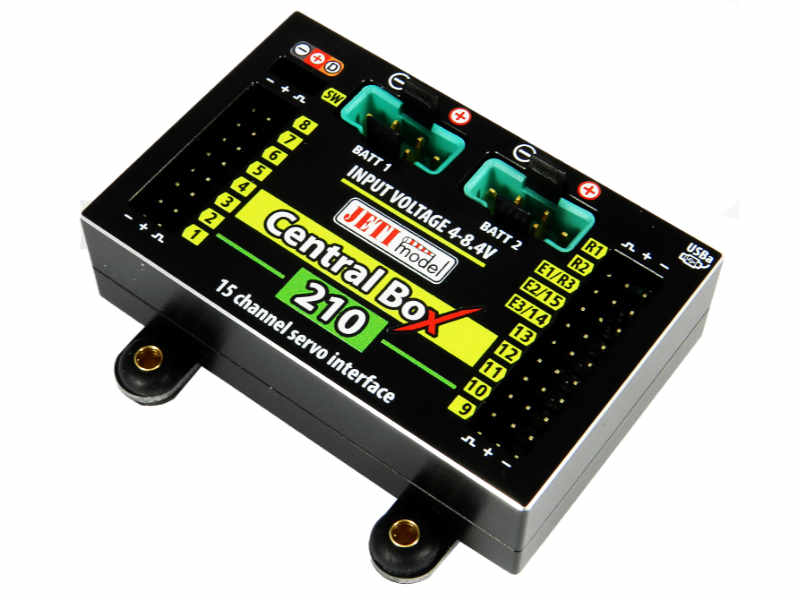

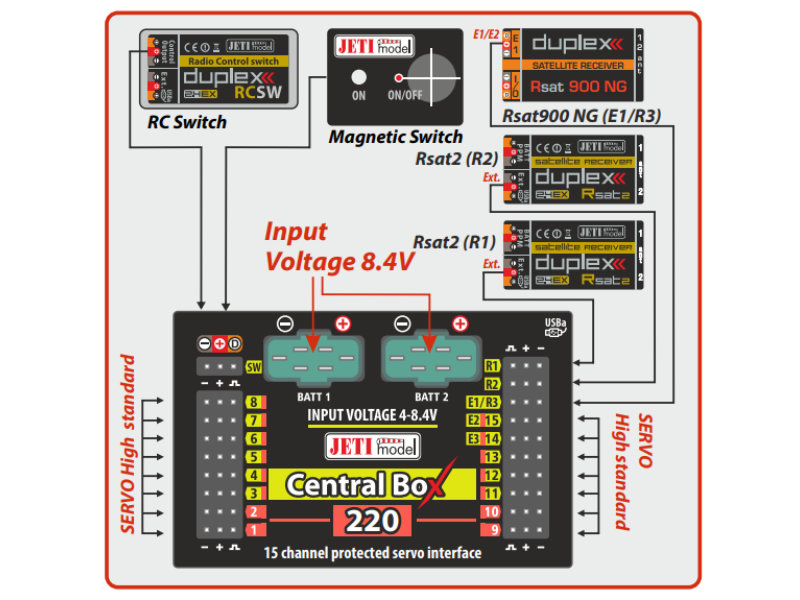

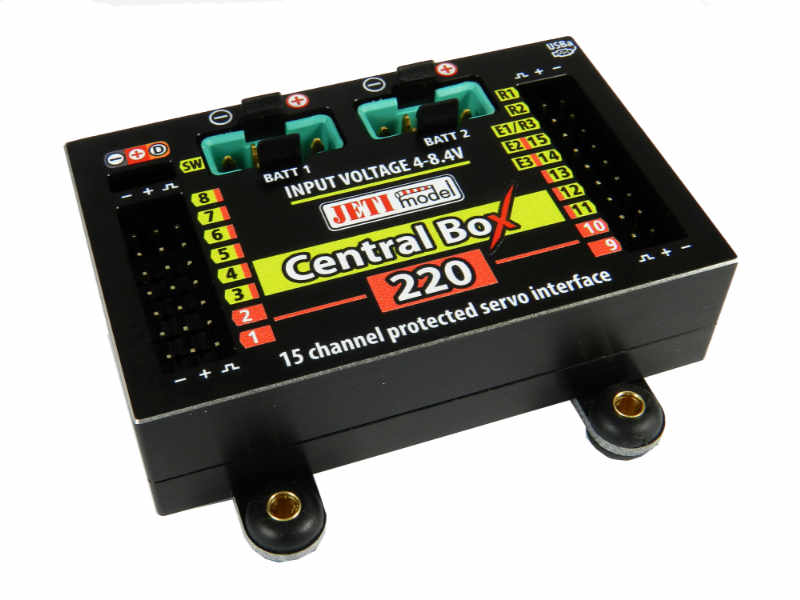

Centralbox 210 e 220

Le CentralBox serie 2xx sono potenti centraline da 15 canali ideali per maxi modelli con gestione doppia batteria e la possibilità di collegare fino a 3 riceventi, ideale per le radio dotate di doppio modulo 2,4Ghz e modulo 900. Il case è interamente in alluminio cnc fornisce elevata protezione per l'elettronica interna e una dissipazione ottimale del calore. La gestione doppia batteria attiva sceglie autonomamente la batteria da cui alimentare il sistema ripartendo il carico su entrambi i pacchi e commutando istantaneamente in caso di problema su un'alimentazione. A differenza della CentralBox 210, la 220 è dotata di uscite servo protette al sovraccarico con comunicazione immediata dello stato della porta tramite telemetria. Nella 220 sono presenti 11 uscite protette per servi digitali fino a 30kg e 4 uscite ad alta potenza per servi fino a 60kg. La 210 non ha uscite protette ma è più adatta in condizioni di temperature elevate come turbine, canister in fusoliera demandando la gestione del sovraccarico ai servi.

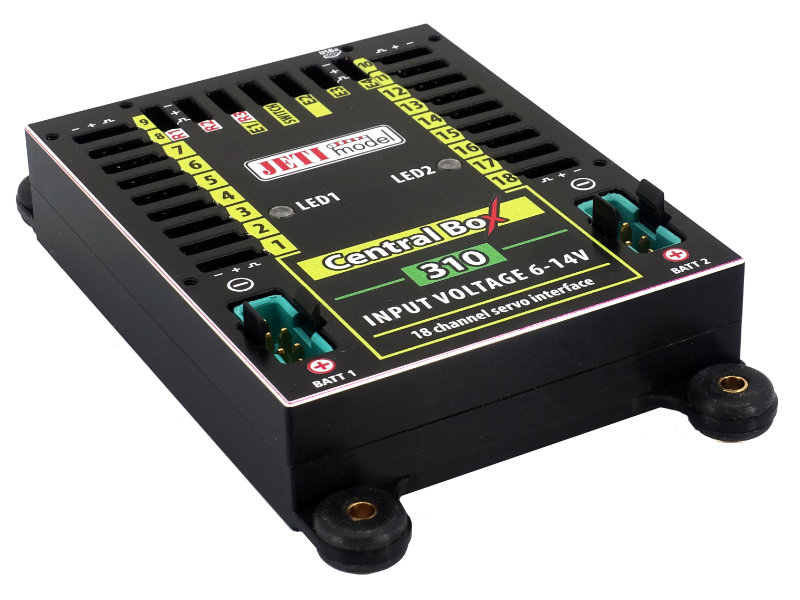

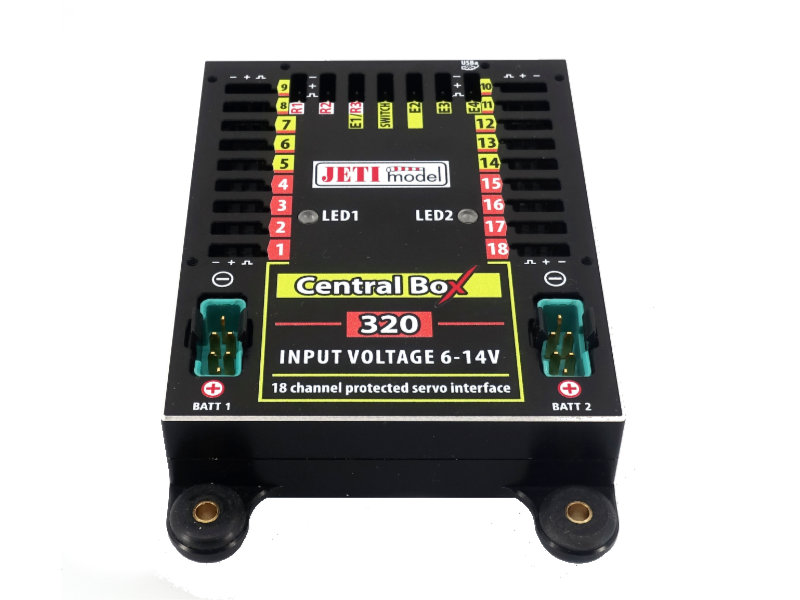

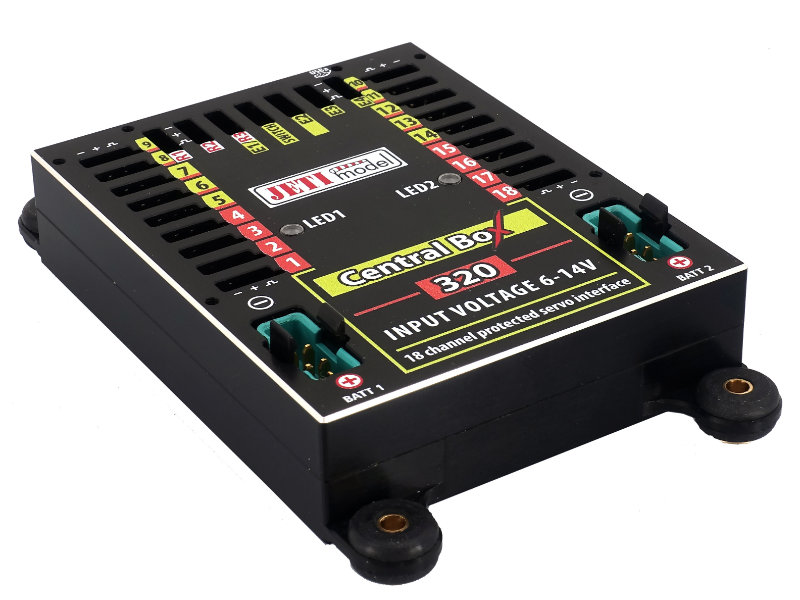

Centralbox 310 e 320

Le nuove CentralBox serie 3xx sono potenti centraline a 18 canali ideali per maxi modelli con gestione doppia batteria, tensione stabilizzata e 3 ingressi riceventi per sfruttare a pieno il sistema ridondante di trasmissione delle radio JETI. L'innovativo circuito di stabilizzazione ad alta potenza è capace di gestire una tensione di ingresso tra i 6 ed i 14V con una tensione di uscita regolabile tra 5 e 8,4V ed assorbimenti continui di 25Amp. Il case è in alluminio fresato ed è disegnato sia per proteggere l'elettronica che per dissipare il calore in modo ottimale, garantendo standard di sicurezza molto elevati anche per gli impianti più complessi. La differenza principale tra la 310 e la 220 è che nella CentralBox 310 non è presente la protezione al sovraccarico sulle uscite servo mentre nella CentralBox 320 sono previste 10 uscite protette per servi digitali con coppia fino a 30Kg e 8 uscite per i servi ad elevata potenza fino a 60kg di coppia. In caso di assorbimenti anomali, servo in corto o di problemi su un canale la CentralBox 320 isola l'uscita per preservare la sicurezza dell'impianto e comunica tramite telemetria la situazione di emergenza.

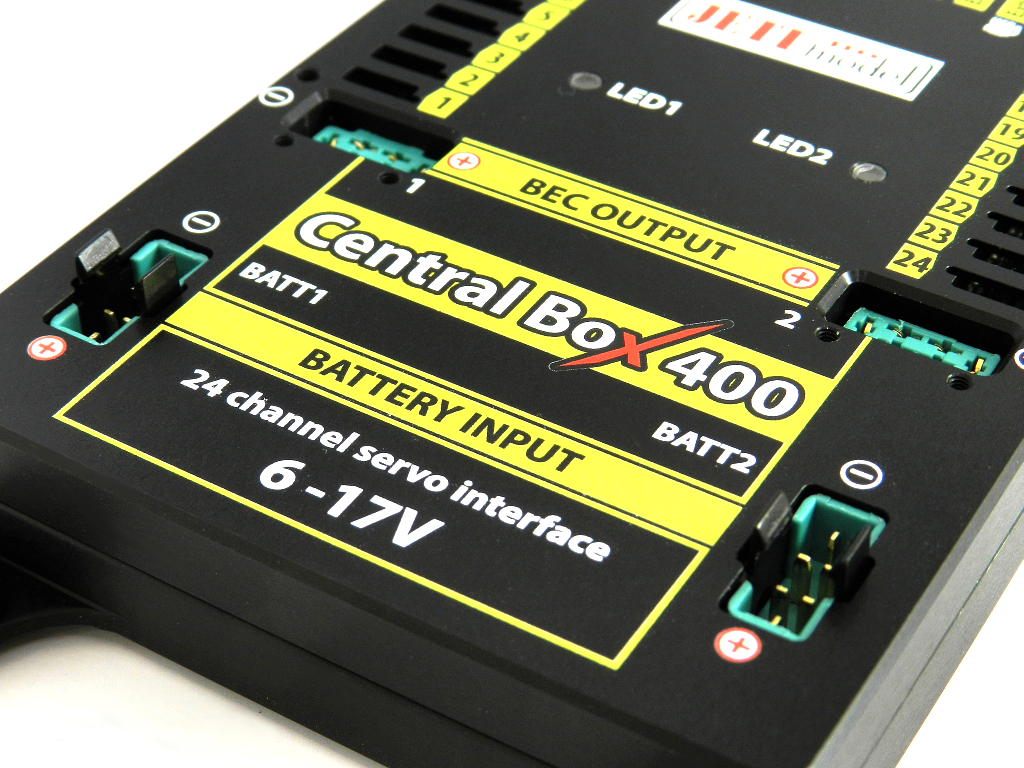

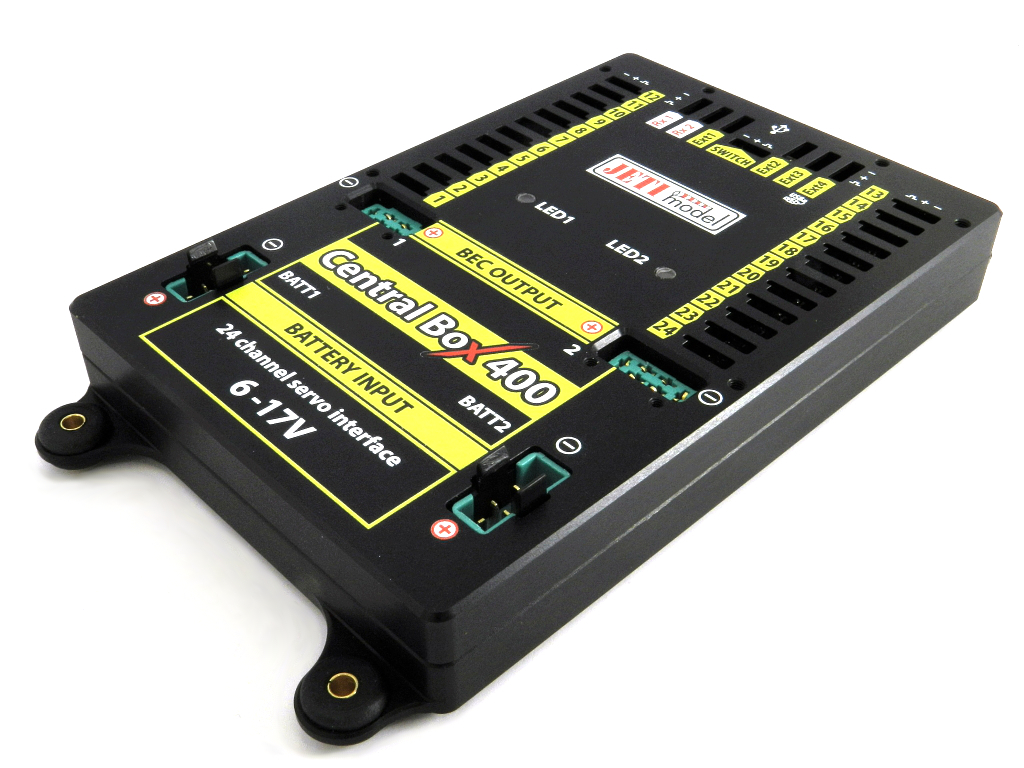

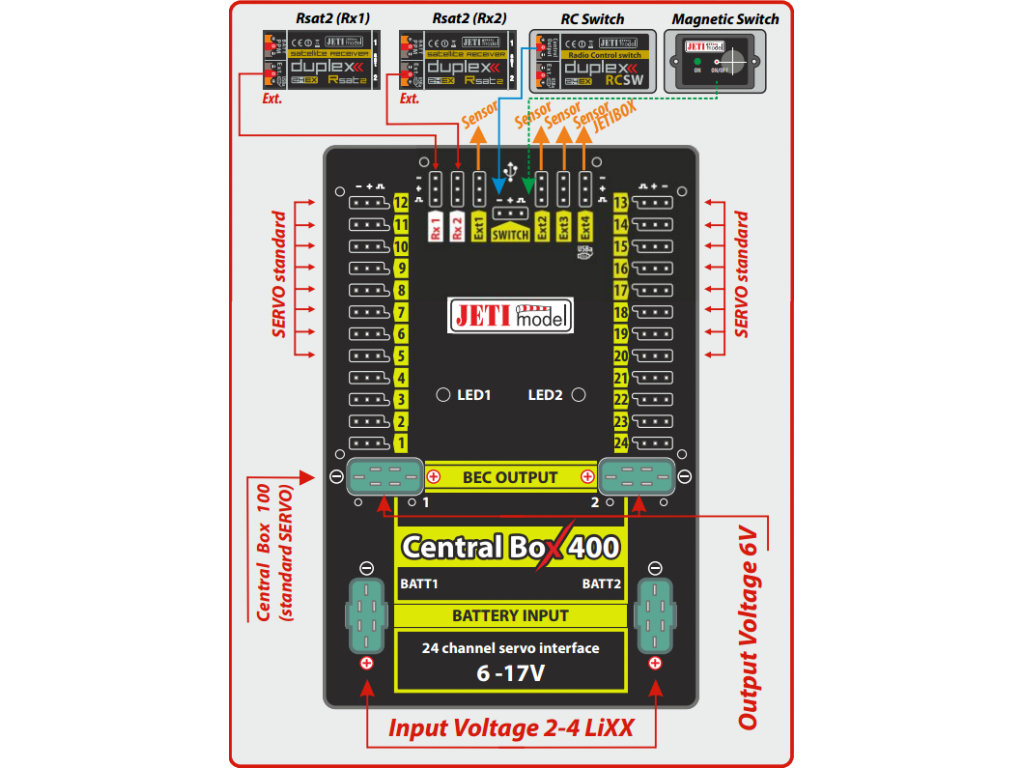

La CentralBox 400

La CentralBox 400 è la centralina top di gamma di JETImodel dedicata agli impianti più grandi con ben 24 canali, gestione doppia batteria, tensione stabilizzata, 3 ingressi riceventi e doppia uscita per alimentare i servizi del modello. Il circuito di gestione e stabilizzazione dell'alimentazione è progettato per reggere correnti continue fino a 30 amp continui e ben 230Amp di picco. Il case è in alluminio fresato per una protezione superiore e dissipazione del calore anche nelle condizioni più impegnative. Tutte e 24 le uscite servo sono protette con segnalazione immediata tramite telemetria.

La telemetria

Le CentralBox comunicano costantemente tramite protocollo EXbus con la radio informandola in tempo reale sullo stato dell'impianto. I dati forniti sono estremamente completi ed utili ad analizzare criticità di impianti radio, situazioni di emergenze o stato delle batterie:

  • Tensione delle batterie con registrazione massimi e minimi
  • Assorbimento dell'impianto ripartito sulle batterie con registrazione massimi e minimi
  • Capacità assorbita dall'inizio dell'utilizzo anche dopo più voli
  • Temperatura operativa con allarmi relativi a temperature elevate
  • Stato delle riceventi e percentuale utilizzo
  • Stato delle uscite servo protette (se previsto) con indicazione di problema sui canali
Acquista Ora

Confronto tra le CentralBox

  100 210 220 310 320 400
Canali 8 15 15 18 18 24
Uscite protette 8 - 11 - 10 24
Uscite protette HT - - 4 - 8 -
Ingressi RX 2 3 3 3 3 3
Alimentazione 4 - 8,4V 4 - 8,4V 4 - 8,4V 6 - 14V 6 - 14V 6 - 17V
Tensione Stabilizzata No No No 5 - 8,4V 5 - 8,4V 5 - 8V
Ingressi Batteria 1 2 2 2 2 2
Corrente Continua 10 20 20 25 25 30
Corrente di Picco 90 50 50 230 230 230
Uscite servizi - - - - - 2
Expander Telemetria No 3 3 4 4 4
Telemetria EXBus EXBus EXBus EXBus EXBus EXBus
Temp. Operativa -20.. +75 -20.. +85 -20.. +75 -20.. +75 -20.. +75 -20.. +75
Case Plastica Alluminio Alluminio Alluminio Alluminio Alluminio
Supporto Ditex No Si Si Si Si Si
Ingresso interruttore No Si Si Si Si Si
Dimensioni mm 52 x 25 x 11 66 x 42 x 18 66 x 42 x 18 66x107x21 66x107x21 131 x 88 x 19
Peso gr 20 59 64 135 135 270
